En Càrdinal Tècnics creemos en la importancia de los proyectos bien hechos. Aquellos que requieren una visión técnica, una planificación minuciosa y una ejecución coordinada entre disciplinas. Este es el caso de uno de nuestros últimos trabajos: la actualización de una central de bombeo ubicada en la zona de Montjuïc, Barcelona.
No se trataba de un reto cualquiera. Se trataba de intervenir sobre una infraestructura crítica para el suministro de agua, manteniendo el servicio en todo momento. Una actuación que implicaba tareas de delineación en ámbitos hidráulicos, eléctricos y de obra civil, y que puso a prueba la capacidad de nuestro equipo para coordinar fases, planos y soluciones constructivas.
Una sola impulsión para garantizar el suministro
La central contaba con seis grupos de bombeo que extraían el agua del depósito de Montjuïc y la impulsaban hacia dos destinos distintos: Santa Amàlia y Tres Pins. La propuesta técnica planteó unificar estas dos impulsiones en una sola, permitiendo que los seis grupos trabajarán de forma conjunta y garantizando el suministro incluso en caso de fallo de uno de ellos.
Para lograrlo, se sustituyeron los grupos 4 y 5, mientras que los grupos 1, 2, 3 y 6 se mantuvieron. La intervención debía ejecutarse en fases perfectamente calculadas para evitar interrupciones en el servicio. Además, se instalaron dos nuevas bombas, y se realizaron nuevas conexiones para los analizadores de cloro, asegurando el control de la calidad del agua.

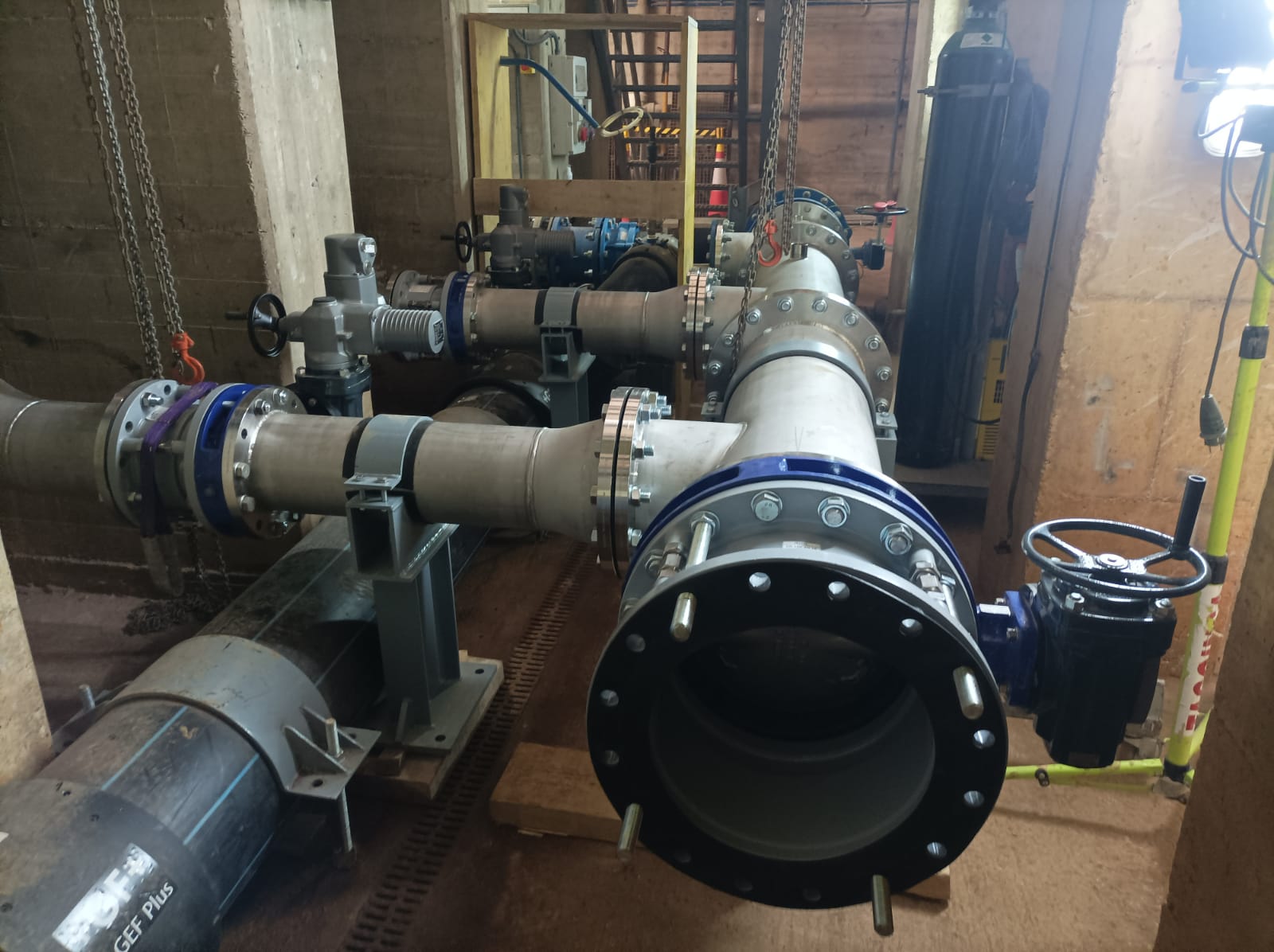

Uno de los puntos clave del proyecto fue la instalación de un tramo provisional a la aspiración, necesario para poder cambiar todo el tramo de ø500.
Esta solución temporal exigió una respuesta rápida y una ejecución muy precisa, dada la criticidad del servicio.
Renovación eléctrica integral
La parte eléctrica del proyecto también fue ambiciosa. Se renovaron completamente las salas de alta y baja tensión, incluyendo el cambio del transformador existente, la instalación de nuevos cuadros eléctricos, armarios y bandejas. También se sustituyeron las celdas de Media Tensión y se actualizó todo el sistema de iluminación de la central, mejorando su eficiencia y seguridad.
Intervención en obra civil
En cuanto a obra civil, se construyó un nuevo muro y techo para cubrir la Sala de Baja Tensión, protegiendo así los equipos eléctricos y mejorando la seguridad del entorno. También se instalaron escaleras de acceso en diferentes zonas técnicas: la sala auxiliar, la sala de bombas y la de Alta Tensión. Además, se incorporó un sistema de aire acondicionado para garantizar la correcta ventilación y funcionamiento de los equipos.
Coordinación técnica desde la delineación
Desde Càrdinal Tècnics, nos encargamos del desarrollo técnico del proyecto, asegurando que cada plano reflejara con precisión las necesidades hidráulicas, eléctricas y estructurales del conjunto.

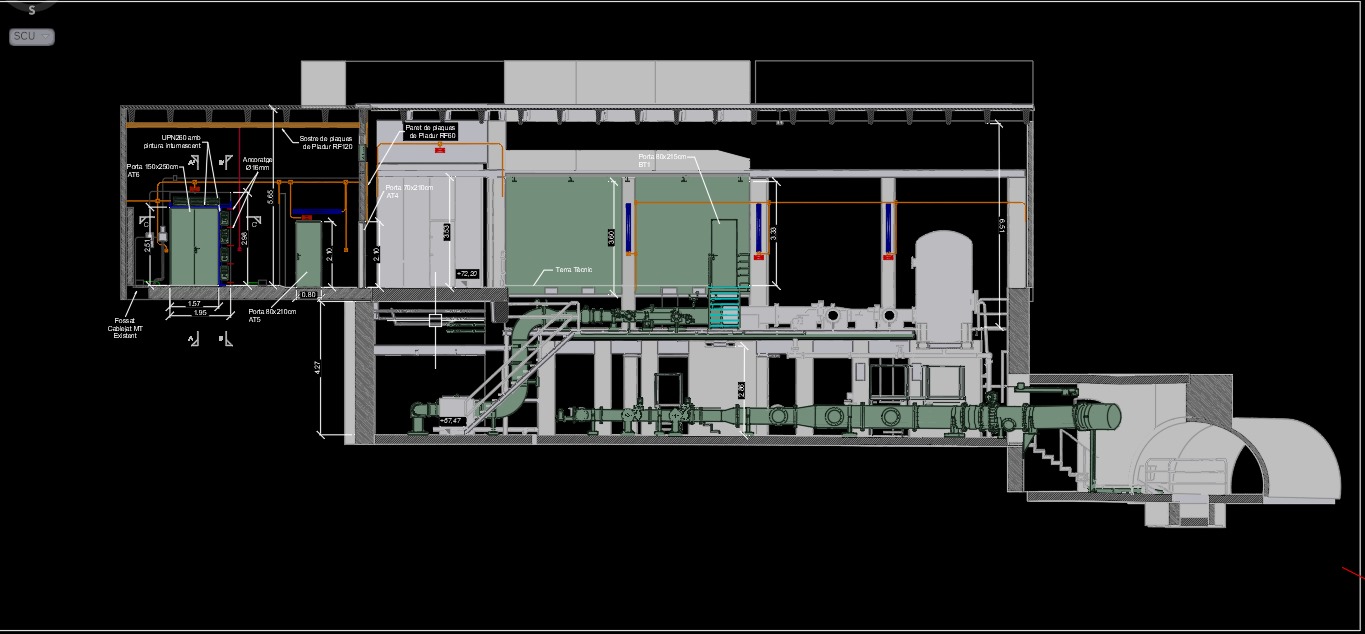

Cabe destacar el trabajo que supuso la elaboración de planos de montaje, especialmente debido al espacio reducido disponible y a la ventana de tiempo tan ajustada para la instalación del provisional.
La complejidad del encaje espacial y la planificación del montaje se refleja en la gran cantidad de planos generados, que fueron fundamentales para ejecutar cada fase con seguridad y sin errores.
Este proyecto es un ejemplo más del valor que aporta la externalización especializada de la delineación técnica: agilidad, precisión y solvencia técnica, incluso en los entornos más exigentes.
